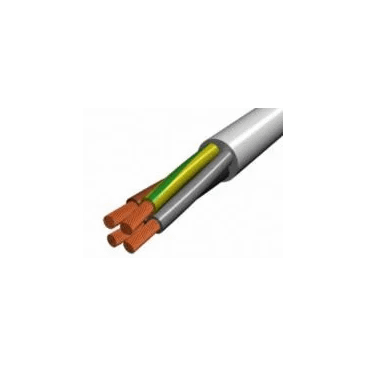

Cablu Electric MYYM 3×1.5 (H05VV-F)

Descriere

Cablul MYYM 3×1.5 este o componentă fundamentală în multe instalații electrice, de la cele casnice până la cele cu un grad mediu de solicitare în mediul industrial sau comercial. Iată o explicație detaliată a specificațiilor sale și a utilizărilor:

MYYM (Simbol Intern): Aceasta este o denumire tradițională în România și în alte țări din Europa de Est pentru un anumit tip de cablu.

H05VV-F (Simbol Internațional): Acesta este standardul armonizat european (conform SR EN 50525-2-11) pentru cablurile flexibile cu izolație și manta de PVC.

H: Cablu armonizat (conform standardelor europene).

05: Tensiune nominală de 300/500V (U0/U, unde U0 este tensiunea între conductor și pământ, iar U este tensiunea între conductoare). Aceasta îl face potrivit pentru circuitele monofazate standard de 230V în România.

VV: Izolație (primul V) și manta (al doilea V) din PVC (Policlorură de Vinil). PVC-ul oferă o bună izolație electrică, o rezistență decentă la umiditate și la factori chimici, și o anumită flexibilitate.

F: Conductor flexibil (flexibilitate înaltă – Clasa 5 conform SR EN 60228). Conductorii sunt formați din mai multe fire subțiri de cupru împletite, ceea ce îi conferă flexibilitate și rezistență la îndoiri repetate.

3×1.5: Această parte a denumirii indică numărul și secțiunea conductoarelor:

3: Numărul de conductoare. Într-un cablu 3x, există de obicei o fază, un nul și un conductor de împământare (protecție).

1.5: Secțiunea nominală a fiecărui conductor este de 1.5 mm² (milimetri pătrați). Această secțiune este standard în instalațiile rezidențiale pentru circuitele de iluminat și prizele cu un consum mediu/mic.

Material Conductor: Cupru multifilar (lățat), deosebit de flexibil. Cuprul este preferat pentru conductivitatea sa excelentă.

Izolație și Manta: Ambele sunt fabricate din PVC. Izolația fiecărui conductor este de culori diferite pentru identificare ușoară (ex: maro pentru fază, albastru pentru nul, verde/galben pentru împământare), iar mantaua exterioară este de obicei albă sau neagră. Cablul este rezistent la propagarea flăcării conform standardelor (SR EN 60332-1-2).

Temperaturi de Funcționare:

Temperatura maximă admisă pe conductor în condiții normale de exploatare: +70 °C.

Temperatura minimă de utilizare: +5 °C la montaj, -10 °C în exploatare.


Domenii de Utilizare în România

Cablul MYYM 3×1.5 este extrem de versatil și este utilizat pe scară largă în diverse aplicații, în special acolo unde este necesară o anumită flexibilitate:

Conectarea Aparaturii Electrocasnice: Ideal pentru alimentarea frigiderelor, mașinilor de spălat, televizoarelor, aspiratoarelor și altor aparate de uz casnic cu o solicitare mecanică normală spre medie.

Circuite de Iluminat: Este standardul pentru majoritatea circuitelor de iluminat din locuințe și spații comerciale.

Circuite de Prize cu Consum Mediu/Mic: Poate fi folosit pentru prize care alimentează echipamente de birou (calculatoare, imprimante) sau alte dispozitive cu un consum moderat.

Instalații Electrice Fixe și Mobile: Poate fi montat atât fix (sub tencuială, în copex/tuburi, în canale de cablu), cât și pentru conexiuni mobile (cabluri de alimentare pentru echipamente).

Medii Umede: Este adecvat pentru utilizare în medii cu umiditate ridicată (ex: băi, bucătării), dar nu în contact direct cu apa sau îngropat fără protecție suplimentară.

Instalații Semindustriale: Pentru aplicații cu solicitări mecanice medii.


Restricții și Considerații Importante


Nu este pentru îngropare directă: Nu este destinat pentru a fi pozat direct în pământ sau sub apă fără protecție suplimentară adecvată. Pentru aceste aplicații se folosesc cabluri armate (ex: tip CYABY sau ACYABY).

Evitați Contactul cu Suprafețe Fierbinți: Nu trebuie utilizat acolo unde conductorul poate intra în contact direct cu suprafețe foarte fierbinți (ex: radiatoare cu ulei) care pot depăși temperatura maximă admisă pe conductor de +70 °C.

Protecție Suplimentară: Chiar și în medii uscate sau umede, este recomandat să fie montat în tuburi de protecție (copex sau tuburi PVC rigide) pentru a asigura o protecție mecanică suplimentară.

Capacitate de Curent: Deși secțiunea de 1.5 mm² este bună pentru iluminat și prize cu consumatori mici, este esențial să se calculeze corect sarcina maximă a circuitului pentru a nu depăși capacitatea de curent a cablului (care variază în funcție de tipul de instalare și temperatura ambiantă, dar este în general de aproximativ 10-16A pentru instalațiile casnice).
